Destratificateur pour bureaux grande hauteur (+5 m) : CEE, GTB & décret BACS

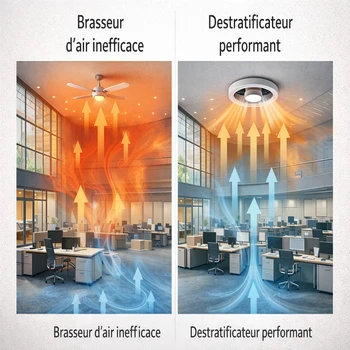

Fonctionnement : brasseur d'air vs destratificateur

Flux basse vitesse, pas de courant d’air désagréable

Un destratificateur capte l’air chaud accumulé sous la toiture/plafond et le redistribue à faible vitesse vers la zone occupée. L’objectif n’est pas de “souffler fort”, mais d’homogénéiser sans courant d’air désagréable.

HVLS/ventilateur plafond : confort d'été ; destratification : saison chauffée

Le brasseur d'air (ou ventilateur de plafond) vise prioritairement le confort d'été en augmentant la vitesse d'air locale pour créer un ressenti de fraîcheur.

En hiver, il peut participer à la remise en mouvement de l'air, mais la finalité recherchée en bureaux reste la réduction du gradient thermique pour tenir des consignes plus basses : c'est bien le rôle du destratificateur d'air.

À retenir : brasseur = ressenti d’été; destratificateur = économies de chauffage et confort homogène en saison froide. Les deux équipements peuvent coexister s’ils sont correctement pilotés.

Choix selon hauteur, bruit admissible, obstacles (luminaires, sprinklers)

• Destratificateurs à pales (y compris HVLS pour très grands volumes) : large disque, rotation lente, grande portée, niveau sonore maîtrisé.
• Destratificateurs sans pales à air pulsé : jets verticaux doux, compacts, utiles sous contraintes architecturales.

Dimensionnement et implantation en plateau, open-space, atrium

Un projet réussi commence par des mesures simples :

Mesures utiles : delta sol/plafond, cartographie des zones, niveaux sonores

• Delta sol/plafond : 3 à 8 sondes réparties au droit des zones problématiques (façade, cœur de plateau, mezzanine).
• Cartographie des vitesses d’air : s’assurer que l’on reste en basse vitesse sur les zones sensibles (open-space, call centers).
• Contraintes : sprinklers, luminaires, passerelles maintenance, cheminements câbles, verrières, poutres.

Calepinage : maillage, recouvrement, dégagements, accès maintenance

• Maillage régulier avec recouvrement partiel des cônes d’air pour éviter des “trous”.
• Dégagements par rapport aux sprinklers et éléments suspendus (respect de la sécurité incendie et des normes du site).
• Accès maintenance depuis passerelle ou nacelle.

Paramétrage : vitesses basses, horaires, zonage autour des ouvrants

Paramétrage fin : vitesses basses en régime établi, relances temporisées après ouverture de SAS/hall, zonage par secteurs (ex. : plateau Est, atrium, accueil).

Erreurs à éviter : vitesse trop élevée, capteurs mal placés, conflit avec sprinklers/CTA

• Vitesse trop élevée générant des courants d’air ressentis au poste.
• Appareil placé trop près d’un luminaire, d’une bouche CTA ou d’une tête sprinkler.
• Sondes mal positionnées (à l’aplomb d’une façade ou d’un soufflage), faussant la lecture.

Repères de portée indicatifs (HVLS)

HVLS = High Volume Low Speed (grands ventilateurs à faible vitesse). HSP = hauteur sous plafond.

HSP (m)	Diamètre (m)	Portée utile (m)
8–10	3,0–3,6	12–16
10–12	3,6–4,3	16–20
12–13+	4,3–5,0	20–24

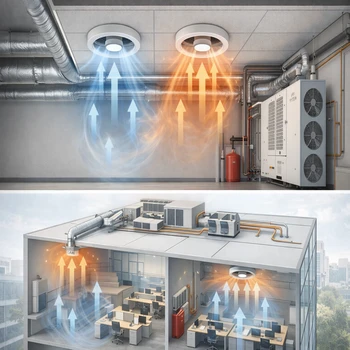

Compatibilité avec le CVC des bureaux (CTA, VRV/VRF, radiateurs)

CTA = centrale de traitement d'air. VRV/VRF = systèmes à débit de réfrigérant variable.

La destratification n'entre pas en concurrence avec la CTA, la VMC double flux, les systèmes VRV/VRF ou les ventilo-convecteurs. Elle complète ces dispositifs.

Radiateurs / ventilo-convecteurs : homogénéité & baisse de consigne

Radiateurs / ventilo-convecteurs : l’homogénéité thermique permet d’abaisser la consigne (souvent de 0,5 à 1,0 °C) à confort équivalent.

Systèmes VRV/VRF & CTA : éviter les interférences, pilotage coordonné

VRV/VRF : attention aux interactions entre reprises/insufflations et les zones de brassage ; le zonage et les vitesses basses évitent les conflits.

VMC/DF & qualité d’air : la destratification ne remplace pas la ventilation

CTA : le réglage du débit d’air neuf reste piloté par la qualité d’air (CO₂, hygrométrie). La destratification ne réduit pas le besoin sanitaire, mais elle stabilise le fond thermique.

Sur les espaces en double hauteur, la coordination entre destratification et rideaux d’air de SAS/portes automatiques est décisive : on évite d’aspirer la chaleur vers la sortie.

Fiche CEE BAT-TH-142 : critères, pièces et montant de la prime

À quoi correspond BAT-TH-142 ?

Pour le tertiaire, la fiche CEE BAT-TH-142 (brassage/destratification d'air en bâtiment chauffé) constitue le cadre de financement CEE principal. Elle vise à réduire les consommations de chauffage par homogénéisation de la température dans des volumes où la stratification est avérée. Consultez le catalogue officiel ATEE pour les critères détaillés.

Éligibilité en bureaux : volumes/hauteurs pertinents, bâtiment chauffé, matériel conforme

• Bâtiment chauffé (électricité, gaz, réseaux de chaleur…).
• Volumes pertinents (atriums, doubles hauteurs, plateaux étendus, halls).
• Matériel conforme à la fiche (caractéristiques techniques, niveaux de puissance/brassage adaptés).
• Installation réalisée par un professionnel, avec preuve photographique et traçabilité.

Dossier CEE : déposer avant devis, photos, factures, fiches techniques, attestations

Le dossier CEE doit être constitué avant toute signature de devis ou de bon de commande.

• Le montage comprend : attestation sur l’honneur, devis daté, fiches techniques, photos avant/après, facture, preuves de mise en service.

Montant & délais : variables (énergie, zone climatique, surface/volume)

Valorisation : dépend de l’énergie de chauffage, de la zone climatique et du gisement d’économies (surface/volume traités).

Délais indicatifs
Diagnostic & montage du dossier → travaux → collecte des preuves → validation/versement. En pratique, 2 à 4 mois selon charge et complétude des pièces.

Questions fréquentes sur la fiche BAT-TH-142

Le brasseur d’air plafond d’origine est-il éligible ?
Non : la fiche finance généralement un équipement ajouté ou un remplacement conforme, avec preuve d’installation.

Peut-on cumuler BAT-TH-142 et LED en même temps ?
Oui, sous réserve de dossiers distincts et de respect des règles propres à chaque fiche.

Un open-space de 2,70 m de haut est-il pertinent ?
L’intérêt croît avec la hauteur et le gradient mesuré. En plateaux standards, les gains existent souvent près des façades et dans les zones double hauteur (atrium, accueil). L’audit initial tranche.

Coût, reste à charge et ROI en bureaux

Postes de coût : matériel, pose, intégration pilotage/GTB

Le coût total d'un destratificateur comprend : matériel (destratificateurs, supports, commandes), pose (nacelles, accès, protections), intégration au pilotage/GTB si nécessaire, et réglages de mise en service. La maintenance est légère (dépoussiérage, vérification mécanique/électrique).

Reste à charge après CEE & cas typiques

Après prise en charge via CEE BAT-TH-142, le reste à charge peut être significativement réduit. Le ROI dépend :

• de la hauteur et de la durée d’occupation (bureaux 45–60 h/semaine) ;
• du delta thermique avant travaux ;
• de la capacité à abaisser la consigne grâce à l’homogénéité retrouvée ;
• de la coordination avec l’éclairage, la GTB et les ouvrants.

Suivi des gains : kWh, delta résiduel, heures en zone de confort, satisfaction

Mesures de suivi : kWh corrigés météo, delta sol/plafond résiduel, heures passées dans la zone de confort (20–22 °C), taux de réclamations internes. Ces indicateurs crédibilisent le gain auprès de la direction et du responsable énergie.

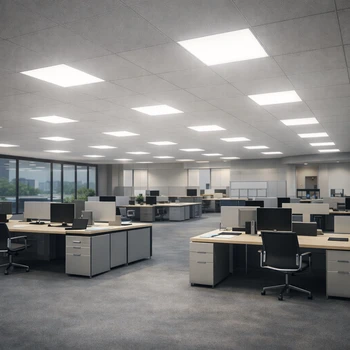

Éclairage bureau LED : relamping & prime CEE éclairage LED

L'éclairage bureau LED présente un gisement d'économies élevé, tout en améliorant le confort visuel. La prime CEE éclairage LED facilite le relamping des plateaux, salles de réunion, zones de circulation et parkings intérieurs.

UGR = Unified Glare Rating (indice d'éblouissement). Plus il est bas, moins l'éclairage fatigue les yeux.

Relamping : confort visuel (UGR), détection de présence, gradation lumière naturelle

• Choisir des luminaires LED adaptés (IP/IK, optiques, UGR ≤ 19 en zones écran).
• Mettre en place détection de présence et gradation selon la lumière naturelle.
• Zoner les open-spaces (îlots) pour éviter l’allumage général systématique.
• Intégrer l’éclairage au pilotage GTB : scénarios par horaires/jours fériés.

Aides & ROI : prime CEE LED + scénarios de pilotage

Pourquoi lier LED et destratification ? Un plateau thermiquement homogène tient mieux la consigne. L’éclairage LED, en réduisant les apports de chaleur parasites et la consommation, complète l’effet de la destratification.

Le cumul de BAT-TH-142 et prime CEE LED est fréquent, avec deux dossiers séparés.

GTB tertiaire, décret BACS & décret tertiaire : pilotage obligatoire

La GTB n'est plus une option, c'est une obligation réglementaire. Le décret BACS (Building Automation and Control Systems) impose l'installation d'un système d'automatisation et de contrôle pour les bâtiments tertiaires dont la puissance nominale de chauffage ou de climatisation dépasse certains seuils. Les bureaux grande hauteur, souvent équipés de CTA puissantes, sont directement concernés.

Décret BACS : échéances et obligations

Source : décret n° 2020-887 du 20 juillet 2020 relatif au système d'automatisation et de contrôle des bâtiments.

• 1er janvier 2025 : obligation pour les bâtiments tertiaires non résidentiels dont la puissance nominale utile > 290 kW (chauffage ou climatisation).
• 1er janvier 2027 : extension aux bâtiments dont la puissance nominale utile > 70 kW.
• Le système GTB doit atteindre au minimum la classe B (norme EN 15232) : régulation automatique par zone, programmation horaire, détection d'anomalies.

Pourquoi coupler destratification et GTB ?

Installer des destratificateurs sans les intégrer à la GTB, c'est perdre une partie du gisement d'économies et risquer la non-conformité réglementaire. La GTB permet de :

• Piloter les destratificateurs par zone et par horaire : abaissement nocturne automatisé, relance progressive le matin, mise en veille des zones inoccupées.
• Coordonner avec le CVC : coupe automatique à l'ouverture prolongée d'un SAS, puis relance ; synchronisation avec la CTA et les rideaux d'air.
• Détecter les anomalies : alertes en cas de dérive (capteur défaillant, vitesse bloquée, volet fermé).
• Justifier les trajectoires décret tertiaire (objectif –40 % d'ici 2030, plateforme OPERAT) : export de données, reporting automatisé, historique des consommations.

Notre accompagnement GTB + destratification

ECO-CEE intègre systématiquement la GTB dans ses projets de destratification pour bureaux grande hauteur. Nous assurons la conformité décret BACS, l'intégration aux systèmes existants et la formation des équipes d'exploitation. Le surcoût GTB est souvent compensé par les économies supplémentaires et les primes CEE associées (BAT-TH-116 pour la GTB).

Autres actions rentables en tertiaire

Sans diluer le sujet, certaines actions complètent très bien le couple destratificateur + LED :

• Variateurs de vitesse sur ventilateurs/pompes des CTA : ajuster le débit au besoin réel.
• Récupération de chaleur sur CTA/condenseurs : préchauffage d’air neuf ou d’ECS.
• Équilibrage hydraulique / désembouage : confort uniforme, consommation moindre.

Ces leviers s'appliquent également aux mairies et établissements scolaires disposant de halls d'accueil ou de gymnases à grande hauteur.

Méthodologie projet & accompagnement

Audit & mesures, étude/calepinage, chiffrage avec CEE

• Audit & mesures : delta sol/plafond, repérages, relevés CVC/éclairage.
• Étude & calepinage : maillage, contraintes incendie, niveaux sonores admissibles.
• Chiffrage incluant la prime CEE BAT-TH-142 et, si pertinent, la prime CEE éclairage LED.

Planification travaux (hors horaires), mise en service

• Planification : interventions hors horaires (soir/nuit/week-end), coactivité maîtrisée.
• Installation & mise en service : réglages fins, zonage, scénarios de pilotage.

Formation & M&V (suivi première saison)

• Formation des équipes d’exploitation (consignes, GTB).
• M&V (mesure & vérification) en première saison de chauffe : rapport simple, lisible, réutilisable pour le décret tertiaire.

Études de cas – Bureaux

• Hall d’accueil en double hauteur – Siège social
  Atrium 9 m, gradients marqués entre RDC et passerelle. Maillage de destratificateurs d’air à basse vitesse, synchronisé avec rideaux d’air. Consigne abaissée et disparition des plaintes “courant d’air froid à l’entrée”.
• Open-space vitré – Plateaux R+5/R+6
  Open-spaces 600 m² avec façades nord/sud. Destratification + relamping LED avec gradation par lumière du jour. Homogénéité thermique retrouvée ; baisse de kWh/m² et retour d’une luminosité confortable (UGR maîtrisé).
• Espace évènementiel – Salle polyvalente
  Double hauteur 7,5 m, occupation intermittente. Destratification pilotée par GTB : relances programmées avant occupation, abaissement rapide après. Confort stable sans surconsommation.

Voir aussi nos réalisations dans d'autres secteurs à problématiques similaires : gymnases, centres commerciaux, entrepôts logistiques, ateliers industriels et usines de production.

Pourquoi choisir ECO-CEE ?

• Accompagnement 360° : audit, étude, montage CEE (BAT-TH-142, LED), installation, mise en service.
• Réseau national d’installateurs référencés ; respect strict des contraintes incendie et de coactivité.
• Intégration GTB tertiaire : scénarios de pilotage, remontées d’alarmes, rapports pour le décret tertiaire.

Nos engagements

• Courtage en énergie : renégociation des contrats gaz/électricité pour consolider le ROI.
• Suivi chifré : M&V première saison, tableau de bord de kWh et delta thermique.
• Support exploitation et formation des équipes.

Obtenir un audit / devis

Parlez-nous de vos bureaux. Nous estimons le gisement d'économies, la prime CEE BAT-TH-142 mobilisable et le reste à charge. Nous revenons vers vous avec une proposition clé en main (planning, pilotage, M&V).

Objectif : des open-spaces confortables, une facture allégée et un site conforme à vos engagements tertiaires.
